桃花芯木皮介绍

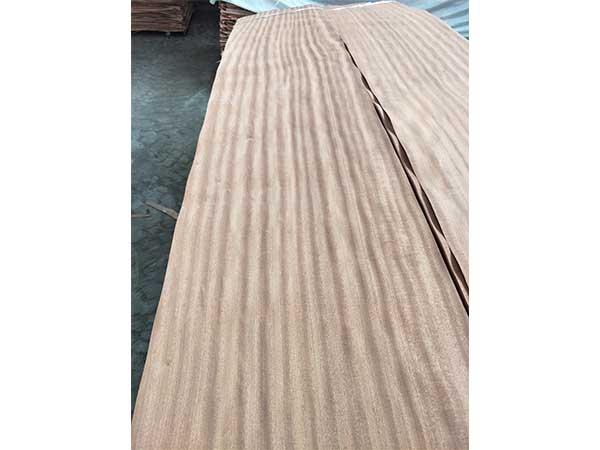

　　木皮又称为面板、面皮。是由旋切、刨切方法生产的木质薄片状材料。桃花芯木皮就是用奥古曼木材加工的木皮，由于桃花芯具有：光泽强，纹理直；结构细，均匀；重量轻；硬度软；强度低；干缩中，无结疤等特性，所以被大量用于旋切木皮的加工。市场上桃花芯木皮的厚度一般在0.1—0.6mm之间，越薄的木皮需要越好的木质。桃花芯木皮按品质不同，一般分为甲乙面、丙面、丁眼、小补等品级，判断品级主要根据皮子的颜色、木质、虫眼、色差、结疤、小鲜结、洞等的好坏、有无、多少；千百度木业公司专业旋切桃花芯木皮。

　　刨切薄木制造工序

　　通常，加工天然薄木的是采用刨切的方法。其工序流程如下：

　　原木→截断→剖方→软化（汽蒸或水煮）→刨切→烘干（或不烘干）→剪切→检验包装→入库

　　以下仅介绍其中三个重要环节：

　　1、截剖

　　原木进厂后，首先要按照所需长度截成木段，而后再剖制木方时，必须根据原木直径、木材纹理和木方在刨切机上的固定方法选择锯剖方案，使刨切的薄木宽度不小于有关要求。

　　方案合理不仅出材率高，而且制得的径切薄木多，弦切薄木少，所得产品装饰价值高。不同径级的桃花芯木皮要采用不同的锯剖方案。图中的粗实线为锯剖线，箭头方向是刨刀的刨切方向：

　　在实际生产中，直径小于400mm的原木通常采用锯剖方案B，而直径为400~800mm的原木则多采用锯剖D和E。采用这些锯剖方案生产薄木时，出板率高，薄木质量较好，刨切机效率较高。

　　2、蒸煮

　　木方经过蒸煮（即水热处理）以后，木材的可塑性增加。提高木材塑性的最有效方法是将温度和含水率这两个因素同时配合调整，即提高木材的温度同时又增加木材的含水率。这就是实际生产中通常用饱和蒸汽或热水对木方进行蒸煮处理一水热处理的原因所在。

　　首先，木方放入蒸煮池时，应按树种，木方规格分别进行；水温最好保持常温，并缓慢升温，以免因热应力导致木方开裂。升至 40℃以上时，更应放慢升温速度；蒸煮过度也会降低薄木质量；蒸煮池应经常常清除树脂、树皮、泥沙，并经常换水，以减少木方污染；蒸煮处理后的木方应及时放入刨切机前的贮木温水槽中，保温在40~50℃范围（随树种和薄木厚度而定）。下表列出了几种木材的蒸煮基准，仅供参考。

　　3、干燥

　　干燥后含水率一般要求在8%~12%为宜，薄木干燥设备有连续作业的滚筒式干燥机和带式干燥机以及间歇作业的干燥室。干燥室是老式干燥设备，很不经济，但干燥质量较好。应用最广泛的是滚筒式干燥机。比较簿的薄木，特别是厚度小于0.4mm的薄木，必须采用带式干燥机。
